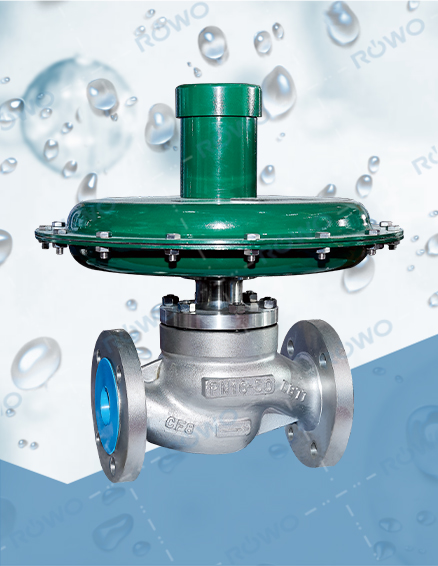

產品概述
自力式差（微）壓調節閥是一種無需外來能源的節能型產品，利用工藝管道中介質的壓力變化與信號進行比較，使被調節介質的力與執行機構的輸出力平衡，以達到穩定壓力、差壓值。 ZZCP-1型差壓閥，采用平衡型單座閥，壓力穩定、精度高、密封性好，用於控製微小差壓。ZZCN-10型差壓閥采用雙座閥，流量係數大，將閥芯正、倒裝，可組成二個不同品種的產品。該產品適用於各種工業爐燃燒係統控製兩種燃料氣體混合比流量或用於氫冷發電機組密封油係統中，同時，還可用於各種工業氣體的減壓、穩壓或泄壓的自動控製。
ZZVP型微壓閥，采用平衡單座閥，在運行中可任意對設定值進行調整等特點。因而適用於各種工業爐燃燒統燃料氣體、石油在製品或油庫貯罐保護氣體與熱處理保護氣體的微壓自動調節等場合。
產品特點
1、微壓調節閥無需外加能源，利用工藝管道中介質的壓力來自行調節，既方便又節約能源；
2、壓力分段範圍細且互相交叉，調節精度高，壓力設定值在運行期間可連續設定；
3、對閥後壓力調節，閥前壓力與閥後壓力之間比為10:1~10:8；
4、橡膠膜片式檢測，執行機構檢測精度高、動作靈敏；
5、采用壓力平衡機構，使調節閥反應靈敏，控製精確。
主要技術參數和性能指標
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 額定流量（KV） | 單座（P） | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
| 雙座（N） | ─ | ─ | ─ | ─ | 50 | 83 | ─ | ─ | |
| 額定行程 | 6 | 8 | 10 | 15 | 20 | ||||
| 調節精度（%） | ±10 | ||||||||
| 公稱壓力PN（MPa） | ZZC | 0.10、1.0 | |||||||
| ZZV | 0.10 | ||||||||
| 介質溫度（℃） | ≤80 | ||||||||
| 允許泄漏量（L/h） | 單座（P） | 10-4×閥額定容量 | |||||||
| 雙座（N） | 10-3×閥額定容量 | ||||||||
| 壓力調節範圍（Kpa） | 0.5~5.5、5~10、9~14、13~19、18~24、22~28、26~33、31~38、36~44、41~51、49~58、56~66、64~78、76~90、76~90 | ||||||||
主要零件材質
| 材料代號 | C（WCB） | P（304） | R（316） | |
|
主要 零件 |
閥體、閥蓋 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
| 閥芯、閥座 | 1Cr18Ni9Ti（304） | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
| 閥杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 填料 | V型聚四氟乙烯（F4）、柔性石墨、 | |||
| 墊片 | 增強聚四氟乙烯（F4） 、不鏽鋼墊片、金屬石墨纏繞墊片 | |||
| 上下膜蓋 | A3鋼板衝壓 | |||
| 波紋膜片 | 丁腈橡膠、耐油橡膠、氟橡膠 | |||
| 彈簧 | 60Si2Mn | |||
| 波紋管 | 1Cr18Ni9Ti | |||
主要外形尺寸及重量
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
A |
308 |
394 |
308 |
394 |
308 |
394 |
394 |
394 |
|
|
H |
ZZCP/ZZVP |
376 |
465 |
365 |
445 |
445 |
490 |
490 |
510 |
|
ZZCN |
536 |
536 |
|||||||
|
L |
ZZCP/ZZVP |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
ZZCN |
222 |
222 |
|||||||
|
重量 G(Kg) |
12 |
13 |
15 |
17 |
20 |
28 |
38 |
43 |
|
|
導壓管螺紋接頭 |
M16X1.5 |
||||||||
