技術參數
產品型號：ZMAN、ZJHN
公稱通徑：DN25~300mm
壓力範圍：PN1.6~6.4MPa
溫度範圍：-40℃~+450℃
法蘭尺寸：GB/T9113.2-2000
閥體形式：雙座直通式
閥門材質：WCBZG230-450、ZG1Cr18Ni9Ti
閥芯材質：1Cr18Ni9Ti(304)或司鈦萊合金堆焊
密封填料：V型聚四氟乙烯(F4)、柔性石墨、不鏽鋼波紋管
產品概述

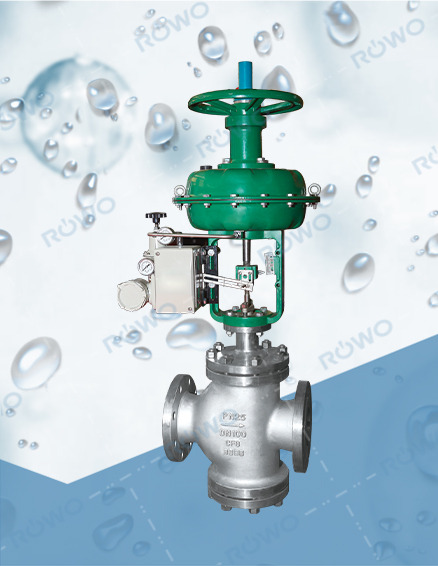

氣動薄膜雙座調節閥是由多彈簧氣動薄膜執行機構和直通雙導向式雙座閥組成，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確等特點，以壓縮空氣傳動閥杆閥芯達到對流量介質的控製調節，可實現對工藝管路流體介質的自動調節控製，適用於對泄露量要求不嚴格，閥前後壓差較大的幹淨介質場合。廣泛應用於石油、化工、製藥、冶金、電站等工業控製領域，主要控製氣體、液體、蒸汽等介質。
結構特點
1、采用氣動薄膜執行機構配置定位器達到對流體介質的工藝參數精確調節控製；
2、執行器正作用：氣閉式-常開型（當信號壓力增大時閥位向下位移），《B型》；
3、執行器反作用：氣開式-常閉型（當信號壓力增大時閥位向上位移），《K型》；
4、雙座柱塞型閥芯，適用於壓差大、流量大且不是很清潔的介質和泄漏要求不嚴格的場合。
主要連接尺寸
| 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | PN16/25 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
| PN40 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 740 | 805 | |
| PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
| H | PN16/25 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 |
| PN40 | 124 | 128 | 145 | 150 | 195 | 220 | 230 | 280 | 290 | 335 | 465 | 528 | |
| PN64 | 130 | 135 | 155 | 170 | 205 | 240 | 255 | 295 | 310 | 360 | 480 | 550 | |
| H1 | 165 | 185 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | 560 | 680 | |
| H2 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | 650 | 650 | |
| H3 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
| L1 | 280 | 280 | 280 | 280 | 350 | 350 | 350 | 475 | 475 | 475 | 560 | 560 | |
| A | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 | |
| D | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | 400 | 400 | |
