技術參數
產品型號：ZJHM、ZMAM
公稱通徑：DN40 ~ DN400
公稱壓力：PN16/25/40/63/100;CL150(PN20)/300(PN50)/600(PN110)
操作溫度：-40℃~ 150℃
流量特性：等百分比，線性，快開
可調比：50:1
泄漏等級：ANSI B16.104: IV、V、VI
閥體材質：WCB/WCC/LCB/LCC;WC6/WC9;CF8/CF8M;4A/5A等
閥內件材質：630/316/316+ST/316nitriding/316+Ni60/316+WC等
填料材質：PTFE+石墨V形填料、柔性石墨環形填料、石墨+PTFE編織填料等

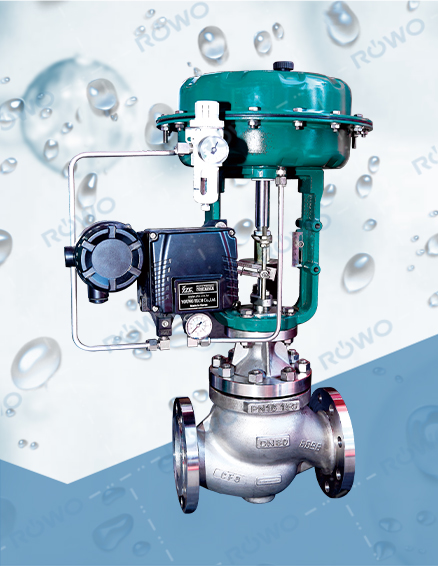

產品概述
采用分離式套筒、大麵積導向結構，壓力平衡密封環高性能非金屬密封圈。具有動態穩定性好，控製精度高，允許壓差大，操作力小，流通能力大等特點。適宜常溫工況，大壓差，交變應力作用下的流體控製。
主要外形尺寸
| 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | PN16/25 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
| PN40 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 740 | 805 | |
| PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
| H | PN16/25 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 |
| PN40 | 124 | 128 | 145 | 150 | 195 | 220 | 230 | 280 | 290 | 335 | 465 | 528 | |
| PN64 | 130 | 135 | 155 | 170 | 205 | 240 | 255 | 295 | 310 | 360 | 480 | 550 | |
| H1 | 165 | 185 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | 560 | 680 | |
| H2 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | 650 | 650 | |
| H3 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
| L1 | 280 | 280 | 280 | 280 | 350 | 350 | 350 | 475 | 475 | 475 | 560 | 560 | |
| A | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 | |
| D | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | 400 | 400 | |
